PC型泡沫產生器產品概述:

泡沫產生器，又稱空氣泡沫產生器、是一種固定安裝在油罐上，產生和噴射空氣泡沫的滅火設備。當泡沫消防車固定消防泵供給的泡沫混合液流，經輸送管道通過產生器時，形成空氣泡沫，撲滅油類火災。

PC型泡沫產生器技術參數

泡沫產生器按照容量一般有四種型號：PC-4，PC-8，PC-16，PC-24。

1、 具體技術參數如下：

　① 型號 PC-4：工作壓力為0.5MPa時，混全液為4升/秒，泡沫發生量為25升

　② 型號 PC-8：工作壓力為0.5MPa時，混全液為8升/秒，泡沫發生量為50升

?、?型號 PC-16：工作壓力為0.5MPa時，混全液為16升/秒，泡沫發生量為100升

?、?型號PC-24：工作壓力為0.5MPa時，混全液為24升/秒，泡沫發生量為150升

2、工作壓力范圍0.2-0.5MPa。

3、玻璃片在0.1-0.2MPa壓力下被沖破。

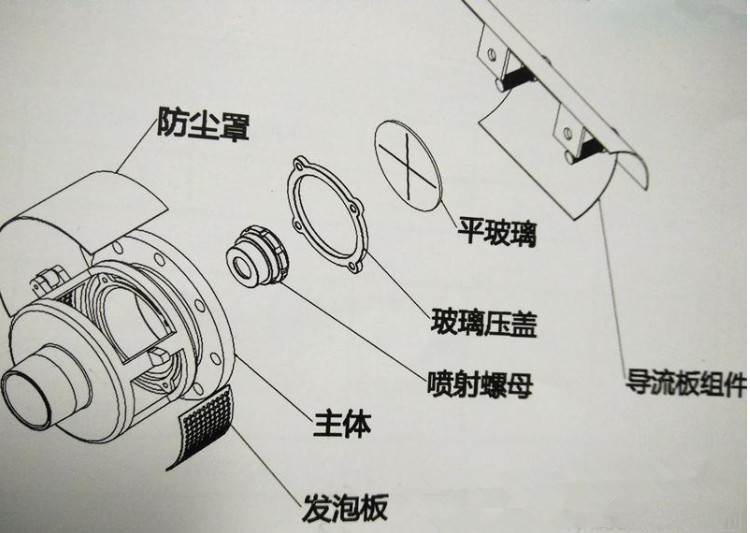

PC型泡沫產生器結構圖

PC型泡沫產生器性能參數

結構原理泡沫產生器主要由殼體組、泡沫噴管組和導板組三個部份構成。當泡沫混合液流過產生器噴咀時，形成擴散的霧化射流，在其周圍產生負壓，從而吸入大量空氣形成空氣泡沫，空氣泡沫通過泡沫噴管和導板輸入貯罐內，沿罐壁淌下，平穩地覆蓋在燃燒液面上。 空氣泡沫產生器主要由以下部分組成：

1、密封玻璃2、玻璃壓圈3、噴咀4、濾網5、罩板6、殼體 7、泡沫噴管組8、殼體組9、導板組

PC型泡沫產生器尺寸及重量

注：重量中不包括用戶自行配制的管和彎頭重量。
