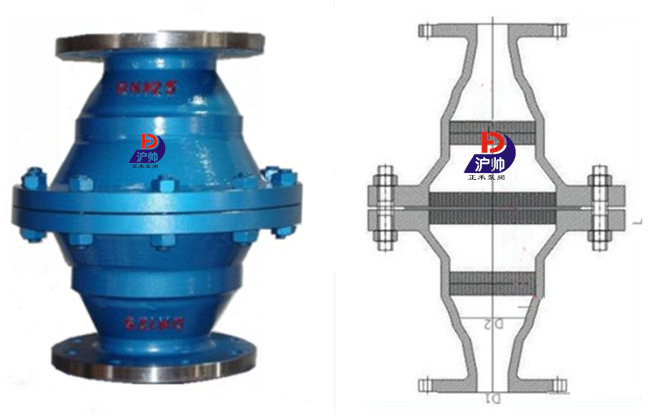

阻火器結構圖

阻火器工作原理：

1、阻火器又名防火器，阻火器的作用是防止外部火焰竄入存有易燃易爆氣體的設備、管道內或阻止火焰在設備、管道間蔓延 。介質從三角形狹道中通過，阻火器也正是通過它來阻止火焰在管道中的蔓延，其原理為"器壁效應"，就是火焰與器壁的碰撞進行能量轉換，降低了溫度，以此原理來設計三角形孔的高度阻止火焰的通過。再加上足夠的流道長度來吸收火焰的熱量，使其在芯件中熄滅，避免了氣體在芯件的另一端被復燃的可能性。

2、燃燒與爆炸并不是分子間直接反應,而是受外來能量的激發,分子鍵遭到破壞,產生活化分子,活化分子又分裂為壽命短但卻很活潑的自由基,自由基與其它分子相撞,生成新的產物,同時也產生新的自由基再繼續與其它分子發生反應。當燃燒的可燃?xì)馔ㄟ^(guò)阻火元件的狹窄通道時,自由基與通道壁的碰撞幾率增大,參加反應的自由基減少。當阻火器的通道窄到某一程度時,自由基與通道壁的碰撞占主導地位,由于自由基數量急劇減少,反應不能繼續進行,也即燃燒反應不能通過阻火器繼續傳播。

阻火器性能特點：

1、該阻火器結構合理，重量輕，耐腐蝕，阻燃性能合格，連續13次以亞音速火焰試驗每次都能阻火。

2、易檢修，安裝方便。耐燒性能合格，耐燒試驗1小時無回火現象。

3、阻火器芯子采用不銹鋼材料，耐腐蝕，易于清洗。水壓試驗2.4MPa無滲漏。

4、阻火器結構合理，阻火層采用不銹鋼材料制造，耐腐蝕易于清洗。

5、殼體采用不銹鋼，碳鋼等多種材料，可滿足各種不同工藝管道的需要。
